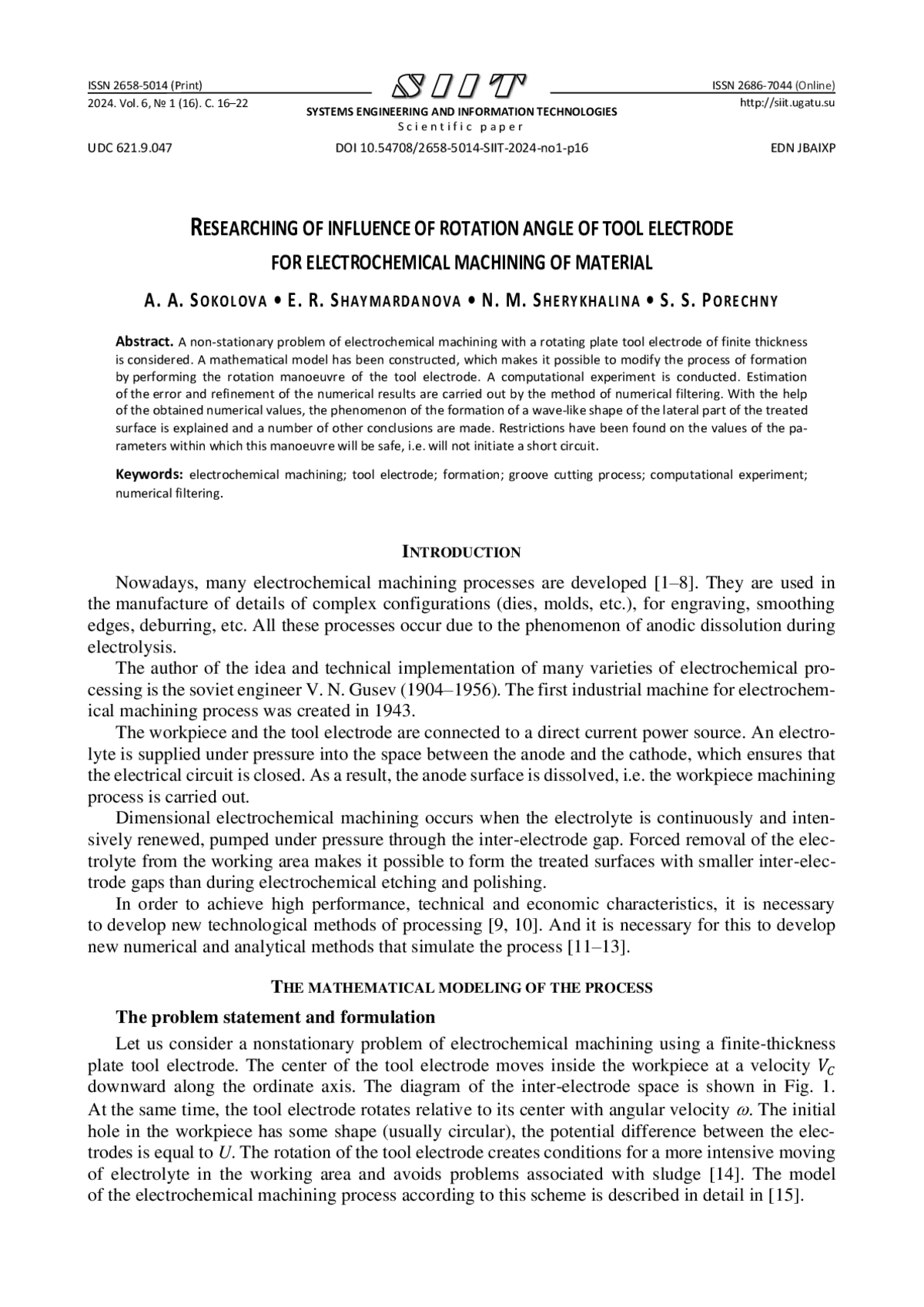

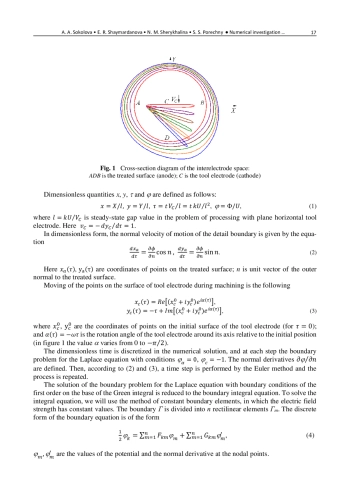

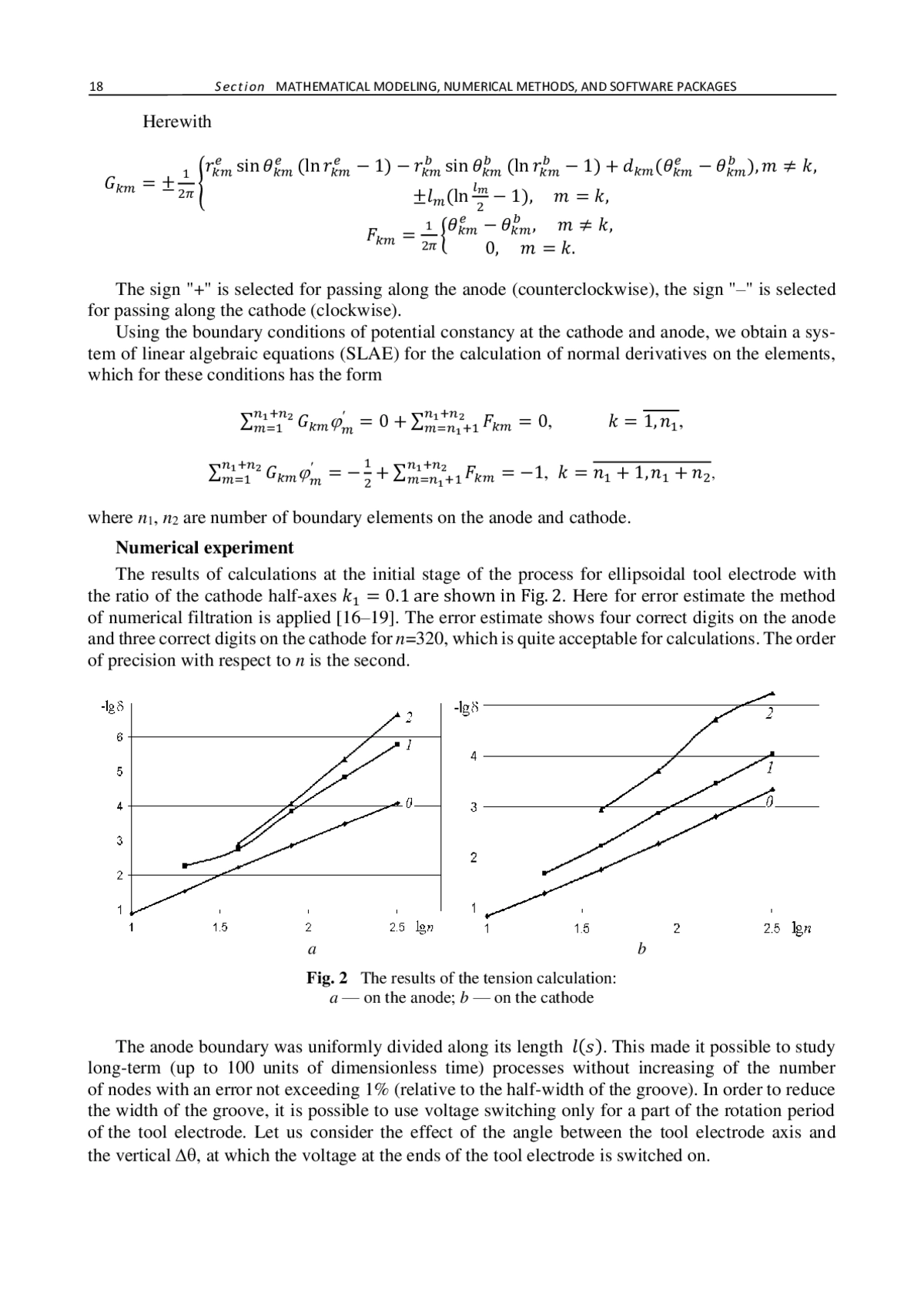

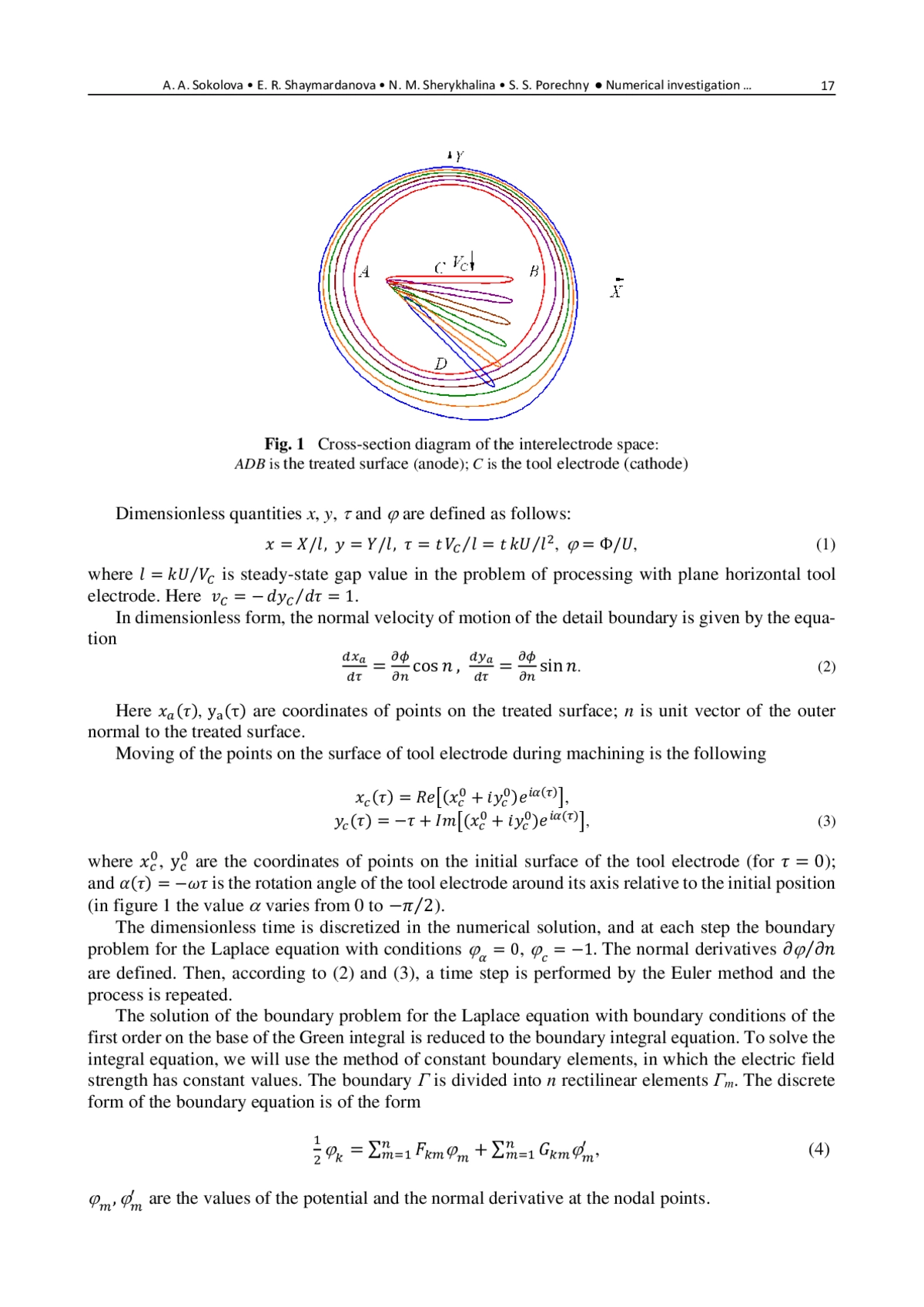

Рассматривается нестационарная задача об электрохимической обработке вращающимся пластинчатым электрод-инструментом конечной толщины. Построена математическая модель, позволяющая модифицировать процесс формообразования за счет исполнения маневра поворота электрод-инструмента. Проведен вычислительный эксперимент. Оценка погрешности и уточнение численных результатов осуществлены методом численной фильтрации. С помощью полученных численных значений объяснено явление образования волнообразной формы боковой части обрабатываемой поверхности и сделан ряд других выводов. Найдены ограничения на значения параметров, в рамках которых данный маневр будет являться безопасным, т. е. не будет инициировать короткое замыкание.
Идентификаторы и классификаторы
Nowadays, many electrochemical machining processes are developed [1–8]. They are used in the manufacture of details of complex configurations (dies, molds, etc.), for engraving, smoothing edges, deburring, etc. All these processes occur due to the phenomenon of anodic dissolution during electrolysis.

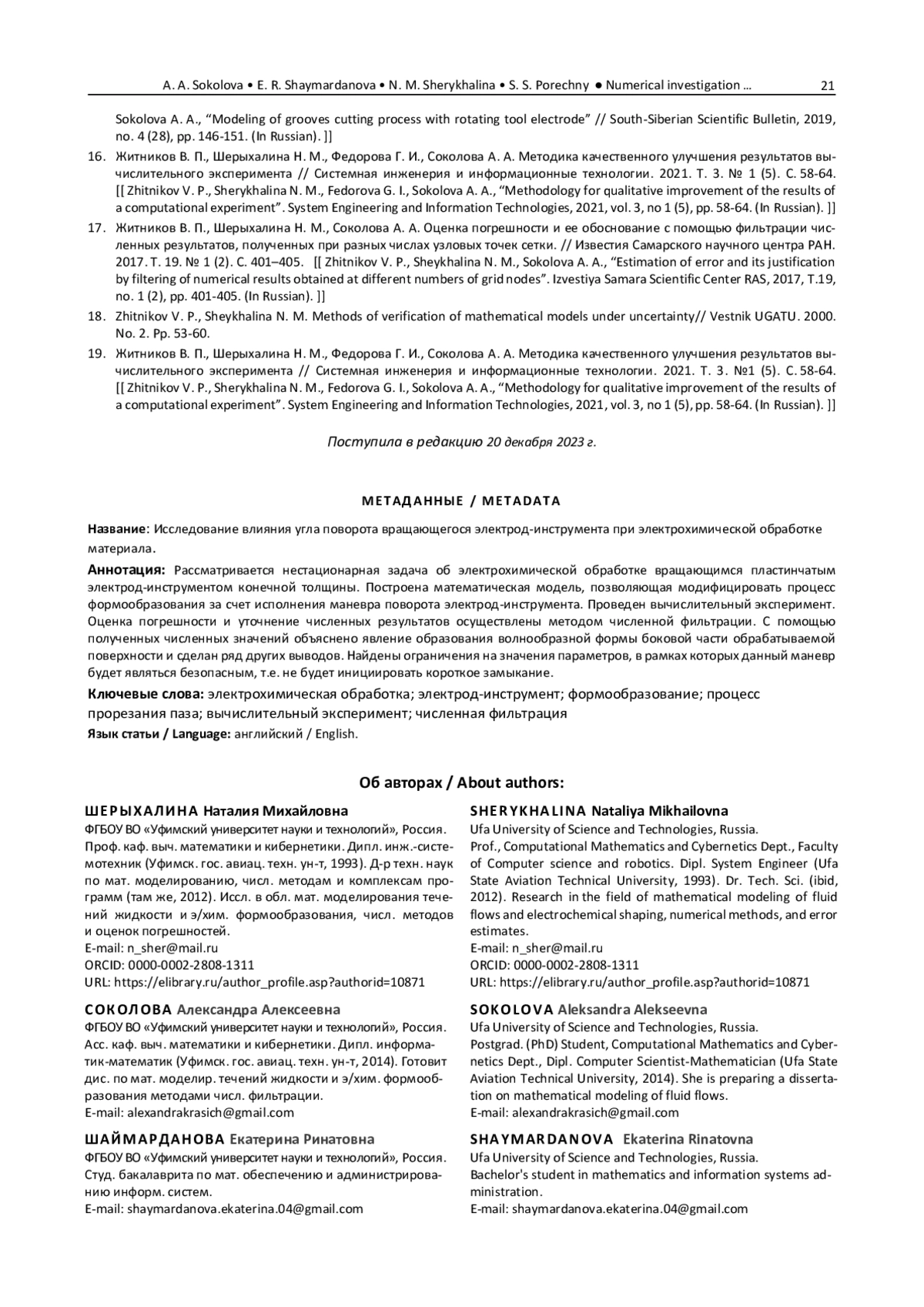

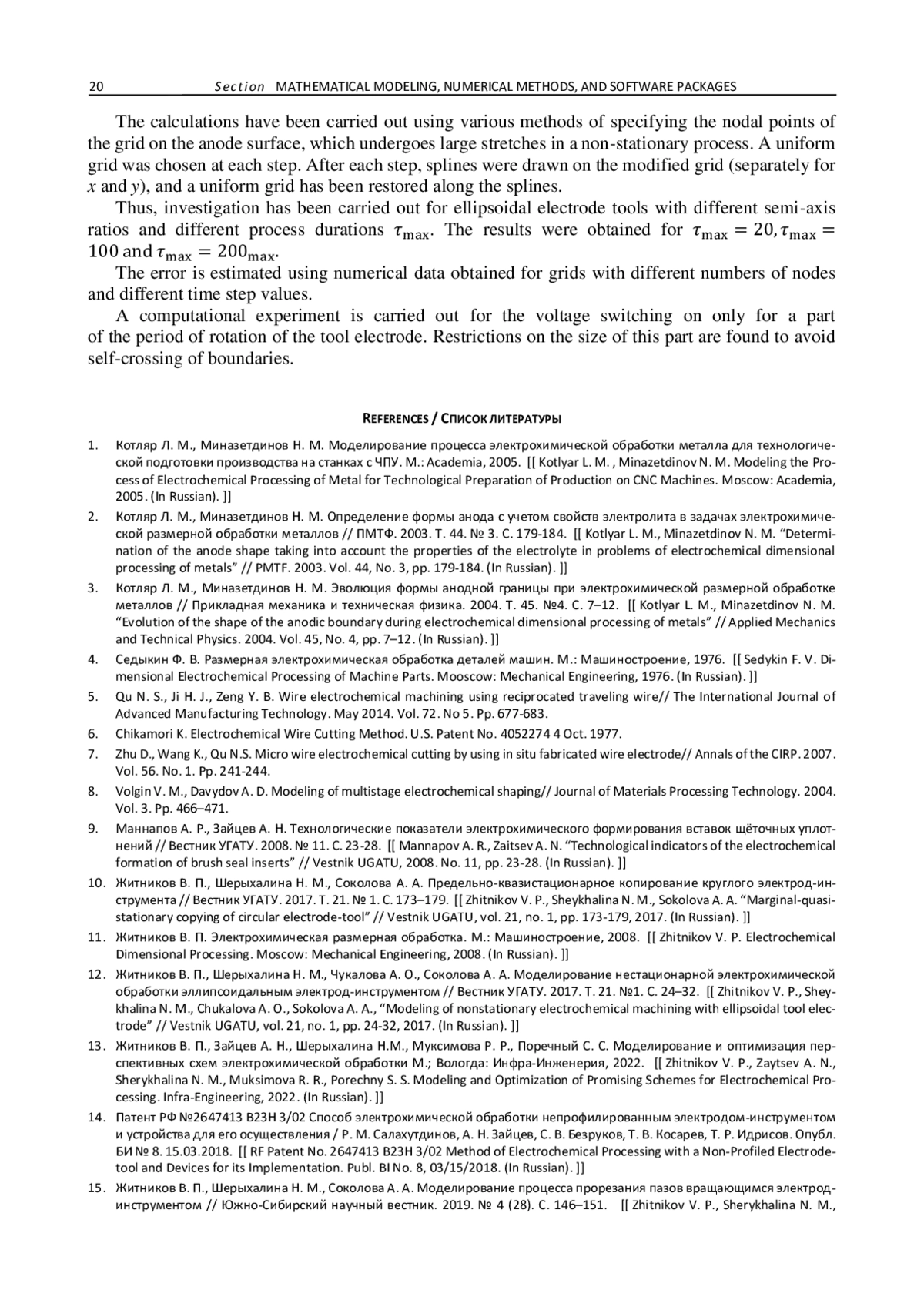

Список литературы
1. Котляр Л. М., Миназетдинов Н. М. Моделирование процесса электрохимической обработки металла для технологической подготовки производства на станках с ЧПУ. М.: Academia, 2005. EDN: QNBBOT
Kotlyar L. M., Minazetdinov N. M. Modeling the Process of Electrochemical Processing of Metal for Technological Preparation of Production on CNC Machines. Moscow: Academia, 2005. (In Russian).
2. Котляр Л. М., Миназетдинов Н. М. Определение формы анода с учетом свойств электролита в задачах электрохимической размерной обработки металлов // ПМТФ. 2003. Т. 44. № 3. С. 179-184. EDN: OOAQKZ
Kotlyar L. M., Minazetdinov N. M. “Determination of the anode shape taking into account the properties of the electrolyte in problems of electrochemical dimensional processing of metals” // PMTF. 2003. Vol. 44, No. 3, pp. 179-184. (In Russian). EDN: OOAQKZ
3. Котляр Л. М., Миназетдинов Н. М. Эволюция формы анодной границы при электрохимической размерной обработке металлов // Прикладная механика и техническая физика. 2004. Т. 45. №4. С. 7-12. EDN: ONMBVX
Kotlyar L. M., Minazetdinov N. M. “Evolution of the shape of the anodic boundary during electrochemical dimensional processing of metals” // Applied Mechanics and Technical Physics. 2004. Vol. 45, No. 4, pp. 7-12. (In Russian). EDN: ONMBVX
4. Седыкин Ф. В. Размерная электрохимическая обработка деталей машин. М.: Машиностроение, 1976.
Sedykin F. V. Dimensional Electrochemical Processing of Machine Parts. Mooscow: Mechanical Engineering, 1976. (In Russian).
5. Qu N. S., Ji H. J., Zeng Y. B. Wire electrochemical machining using reciprocated traveling wire// The International Journal of Advanced Manufacturing Technology. May 2014. Vol. 72. No 5. Pp. 677-683. EDN: YETAMF
6. Chikamori K. Electrochemical Wire Cutting Method. U.S. Patent No. 4052274 4 Oct. 1977.
7. Zhu D., Wang K., Qu N.S. Micro wire electrochemical cutting by using in situ fabricated wire electrode// Annals of the CIRP. 2007. Vol. 56. No. 1. Pp. 241-244.
8. Volgin V. M., Davydov A. D. Modeling of multistage electrochemical shaping// Journal of Materials Processing Technology. 2004. Vol. 3. Pp. 466-471. EDN: LIQOXH
9. Маннапов А. Р., Зайцев А. Н. Технологические показатели электрохимического формирования вставок щёточных уплотнений // Вестник УГАТУ. 2008. № 11. С. 23-28. EDN: JXECNN
Mannapov A. R., Zaitsev A. N. “Technological indicators of the electrochemical formation of brush seal inserts” // Vestnik UGATU, 2008. No. 11, pp. 23-28. (In Russian). EDN: JXECNN
10. Житников В. П., Шерыхалина Н. М., Соколова A. A. Предельно-квазистационарное копирование круглого электрод-инструмента // Вестник УГАТУ. 2017. Т. 21. № 1. С. 173-179. EDN: YLYCML
Zhitnikov V. P., Sheykhalina N. M., Sokolova A. A. “Marginal-quasistationary copying of circular electrode-tool” // Vestnik UGATU, vol. 21, no. 1, pp. 173-179, 2017. (In Russian). EDN: YLYCML
11. Житников В. П. Электрохимическая размерная обработка. М.: Машиностроение, 2008.
Zhitnikov V. P. Electrochemical Dimensional Processing. Moscow: Mechanical Engineering, 2008. (In Russian).
12. Житников В. П., Шерыхалина Н. М., Чукалова А. О., Соколова А. А. Моделирование нестационарной электрохимической обработки эллипсоидальным электрод-инструментом // Вестник УГАТУ. 2017. Т. 21. №1. С. 24-32. EDN: YLYCET
Zhitnikov V. P., Sheykhalina N. M., Chukalova A. O., Sokolova A. A., “Modeling of nonstationary electrochemical machining with ellipsoidal tool electrode” // Vestnik UGATU, vol. 21, no. 1, pp. 24-32, 2017. (In Russian). EDN: YLYCET
13. Житников В. П., Зайцев А. Н., Шерыхалина Н.М., Муксимова Р. Р., Поречный С. С. Моделирование и оптимизация перспективных схем электрохимической обработки М.; Вологда: Инфра-Инженерия, 2022.
Zhitnikov V. P., Zaytsev A. N., Sherykhalina N. M., Muksimova R. R., Porechny S. S. Modeling and Optimization of Promising Schemes for Electrochemical Pro-cessing. Infra-Engineering, 2022. (In Russian).
14. Патент РФ №2647413 B23H 3/02 Способ электрохимической обработки непрофилированным электродом-инструментом и устройства для его осуществления / Р. М. Салахутдинов, А. Н. Зайцев, С. В. Безруков, Т. В. Косарев, Т. Р. Идрисов. Опубл. БИ № 8. 15.03.2018.
RF Patent No. 2647413 B23H 3/02 Method of Electrochemical Processing with a Non-Profiled Electrode-tool and Devices for its Implementation. Publ. BI No. 8, 03/15/2018. (In Russian).
15. Житников В. П., Шерыхалина Н. М., Соколова А. А. Моделирование процесса прорезания пазов вращающимся электрод-инструментом // Южно-Сибирский научный вестник. 2019. № 4 (28). С. 146-151. EDN: FBQGHM
Zhitnikov V. P., Sherykhalina N. M., 21 A. A. Sokolova • E. R. Shaymardanova • N. M. Sherykhalina • S. S. Porechny ● Numerical investigation … Sokolova A. A., “Modeling of grooves cutting process with rotating tool electrode” // South-Siberian Scientific Bulletin, 2019, no. 4 (28), pp. 146-151. (In Russian). EDN: FBQGHM
16. Житников В. П., Шерыхалина Н. М., Федорова Г. И., Соколова A. A. Методика качественного улучшения результатов вычислительного эксперимента // Системная инженерия и информационные технологии. 2021. Т. 3. № 1 (5). С. 58-64. EDN: UHOMZT
Zhitnikov V. P., Sherykhalina N. M., Fedorova G. I., Sokolova A. A., “Methodology for qualitative improvement of the results of a computational experiment”. System Engineering and Information Technologies, 2021, vol. 3, no 1 (5), pp. 58-64. (In Russian). EDN: UHOMZT
17. Житников В. П., Шерыхалина Н. М., Соколова A. A. Оценка погрешности и ее обоснование с помощью фильтрации численных результатов, полученных при разных числах узловых точек сетки. // Известия Самарского научного центра РАН. 2017. Т. 19. № 1 (2). С. 401-405.
Zhitnikov V. P., Sheykhalina N. M., Sokolova A. A., “Estimation of error and its justification by filtering of numerical results obtained at different numbers of grid nodes”. Izvestiya Samara Scientific Center RAS, 2017, Т.19, no. 1 (2), pp. 401-405. (In Russian). EDN: ZTPOKV
18. Zhitnikov V. P., Sheykhalina N. M. Methods of verification of mathematical models under uncertainty// Vestnik UGATU. 2000. No. 2. Pp. 53-60.
19. Житников В. П., Шерыхалина Н. М., Федорова Г. И., Соколова A. A. Методика качественного улучшения результатов вычислительного эксперимента // Системная инженерия и информационные технологии. 2021. Т. 3. №1 (5). С. 58-64. EDN: UHOMZT
Zhitnikov V. P., Sherykhalina N. M., Fedorova G. I., Sokolova A. A., “Methodology for qualitative improvement of the results of a computational experiment”. System Engineering and Information Technologies, 2021, vol. 3, no 1 (5), pp. 58-64. (In Russian). EDN: UHOMZT
