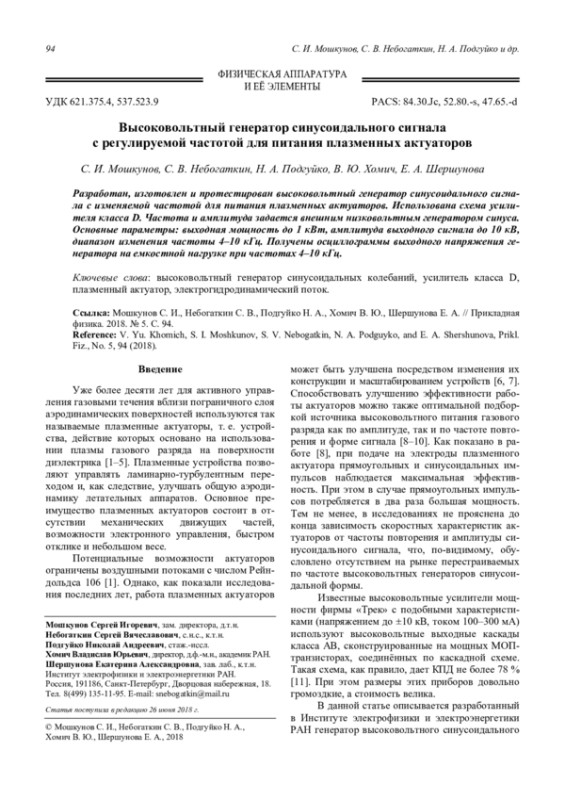

Статья: Высоковольтный генератор синусоидального сигнала с регулируемой частотой для питания плазменных актуаторов

Разработан, изготовлен и протестирован высоковольтный генератор синусоидального сигнала с изменяемой частотой для питания плазменных актуаторов. Использована схема усилителя класса D. Частота и амплитуда задается внешним низковольтным генератором синуса. Основные параметры: выходная мощность до 1 кВт, амплитуда выходного сигнала до 10 кВ, диапазон изменения частоты 4–10 кГц. Получены осциллограммы выходного напряжения генератора на емкостной нагрузке при частотах 4–10 кГц.
