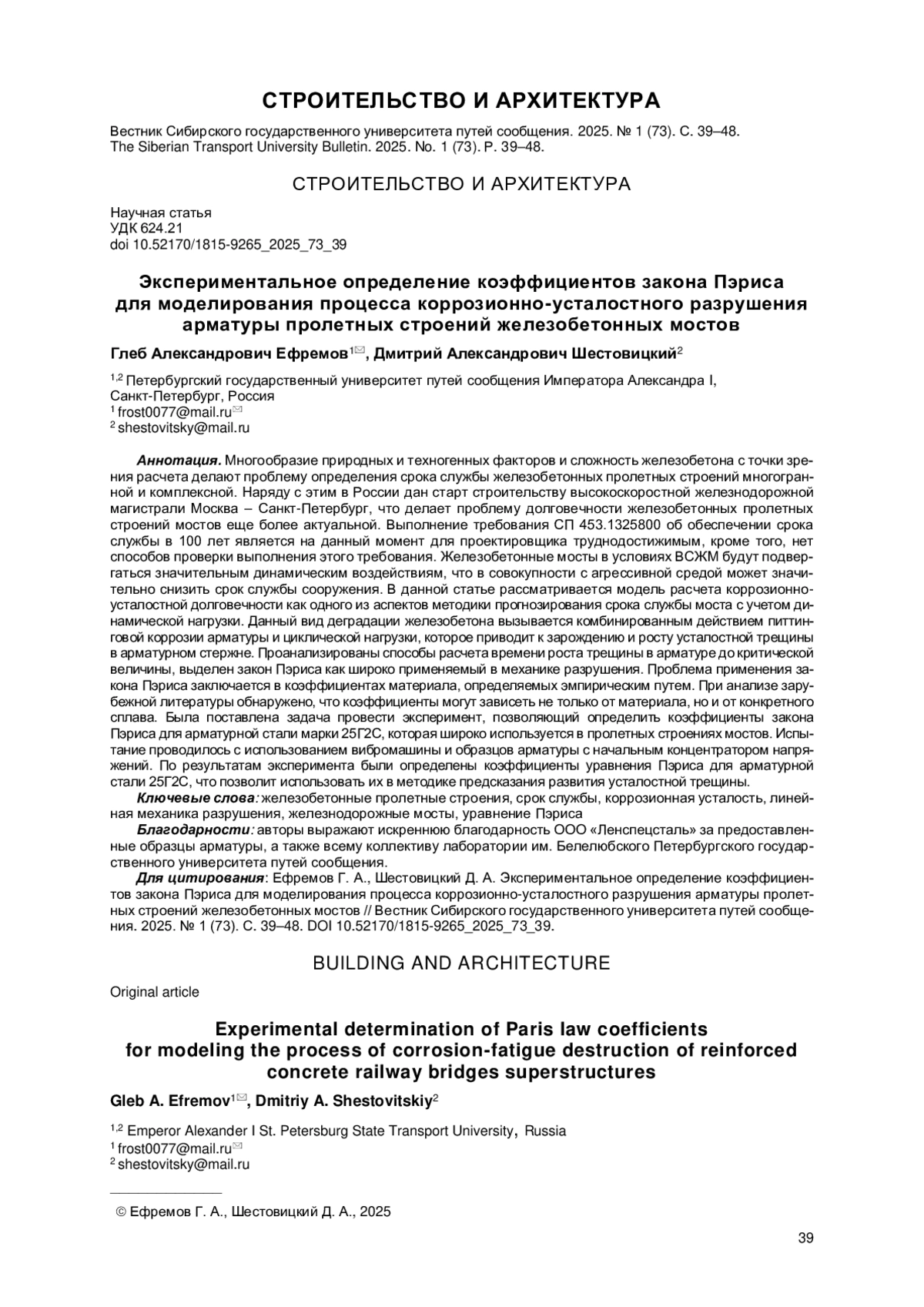

Многообразие природных и техногенных факторов и сложность железобетона с точки зрения расчета делают проблему определения срока службы железобетонных пролетных строений многогранной и комплексной. Наряду с этим в России дан старт строительству высокоскоростной железнодорожной магистрали Москва - Санкт-Петербург, что делает проблему долговечности железобетонных пролетных строений мостов еще более актуальной. Выполнение требования СП 453.1325800 об обеспечении срока службы в 100 лет является на данный момент для проектировщика труднодостижимым, кроме того, нет способов проверки выполнения этого требования. Железобетонные мосты в условиях ВСЖМ будут подвергаться значительным динамическим воздействиям, что в совокупности с агрессивной средой может значительно снизить срок службы сооружения. В данной статье рассматривается модель расчета коррозионноусталостной долговечности как одного из аспектов методики прогнозирования срока службы моста с учетом динамической нагрузки. Данный вид деградации железобетона вызывается комбинированным действием питтин-говой коррозии арматуры и циклической нагрузки, которое приводит к зарождению и росту усталостной трещины в арматурном стержне. Проанализированы способы расчета времени роста трещины в арматуре до критической величины, выделен закон Пэриса как широко применяемый в механике разрушения. Проблема применения закона Пэриса заключается в коэффициентах материала, определяемых эмпирическим путем. При анализе зарубежной литературы обнаружено, что коэффициенты могут зависеть не только от материала, но и от конкретного сплава. Была поставлена задача провести эксперимент, позволяющий определить коэффициенты закона Пэриса для арматурной стали марки 25Г2С, которая широко используется в пролетных строениях мостов. Испытание проводилось с использованием вибромашины и образцов арматуры с начальным концентратором напряжений. По результатам эксперимента были определены коэффициенты уравнения Пэриса для арматурной стали 25Г2С, что позволит использовать их в методике предсказания развития усталостной трещины.
Предпросмотр статьи
