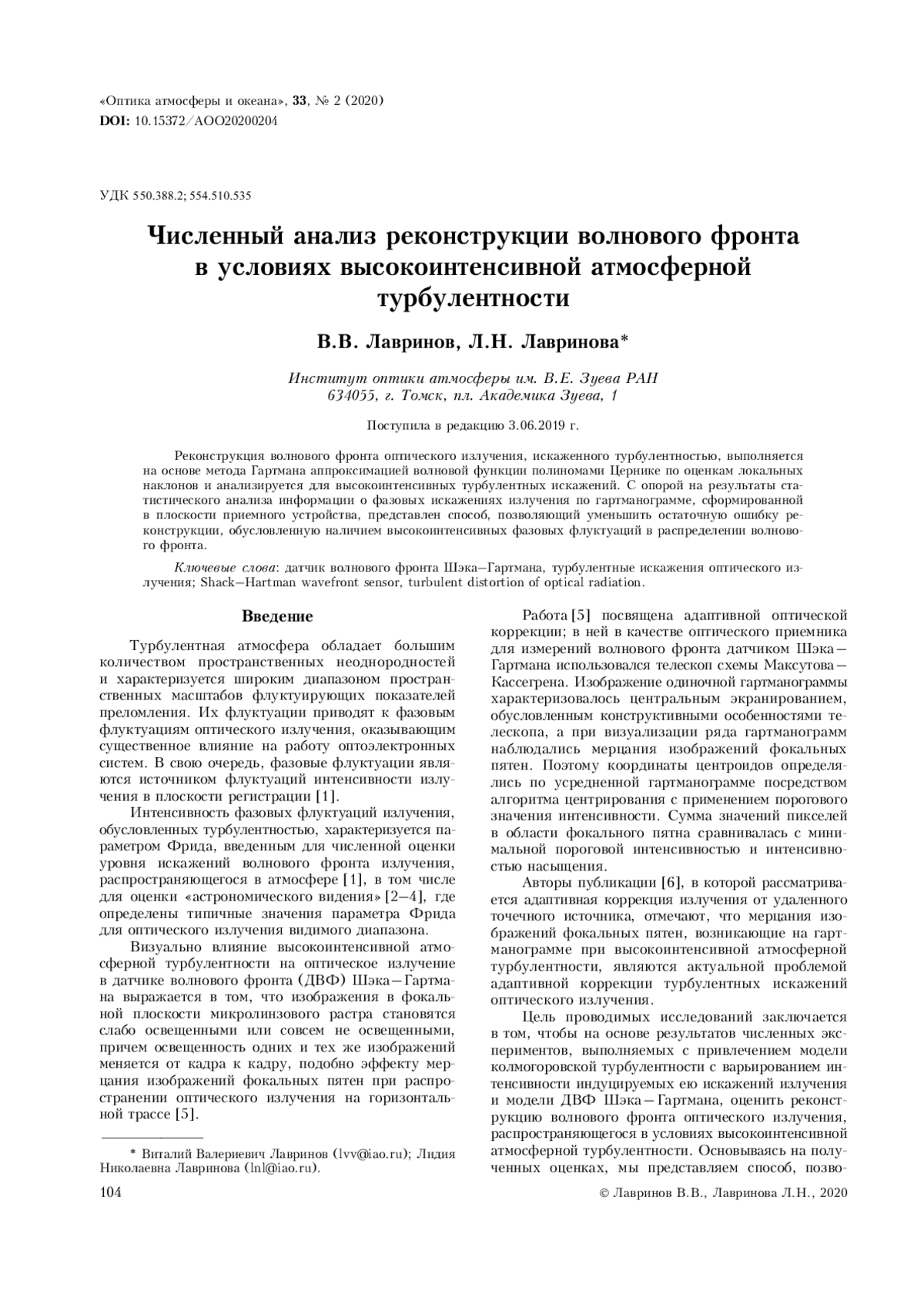

Реконструкция волнового фронта оптического излучения, искаженного турбулентностью, выполняется на основе метода Гартмана аппроксимацией волновой функции полиномами Цернике по оценкам локальных наклонов и анализируется для высокоинтенсивных турбулентных искажений. С опорой на результаты статистического анализа информации о фазовых искажениях излучения по гартманограмме, сформированной в плоскости приемного устройства, представлен способ, позволяющий уменьшить остаточную ошибку реконструкции, обусловленную наличием высокоинтенсивных фазовых флуктуаций в распределении волнового фронта.
Идентификаторы и классификаторы
Турбулентная атмосфера обладает большим количеством пространственных неоднородностей и характеризуется широким диапазоном пространственных масштабов флуктуирующих показателей преломления. Их флуктуации приводят к фазовым флуктуациям оптического излучения, оказывающим существенное влияние на работу оптоэлектронных систем. В свою очередь, фазовые флуктуации являются источником флуктуаций интенсивности излучения в плоскости регистрации [1].

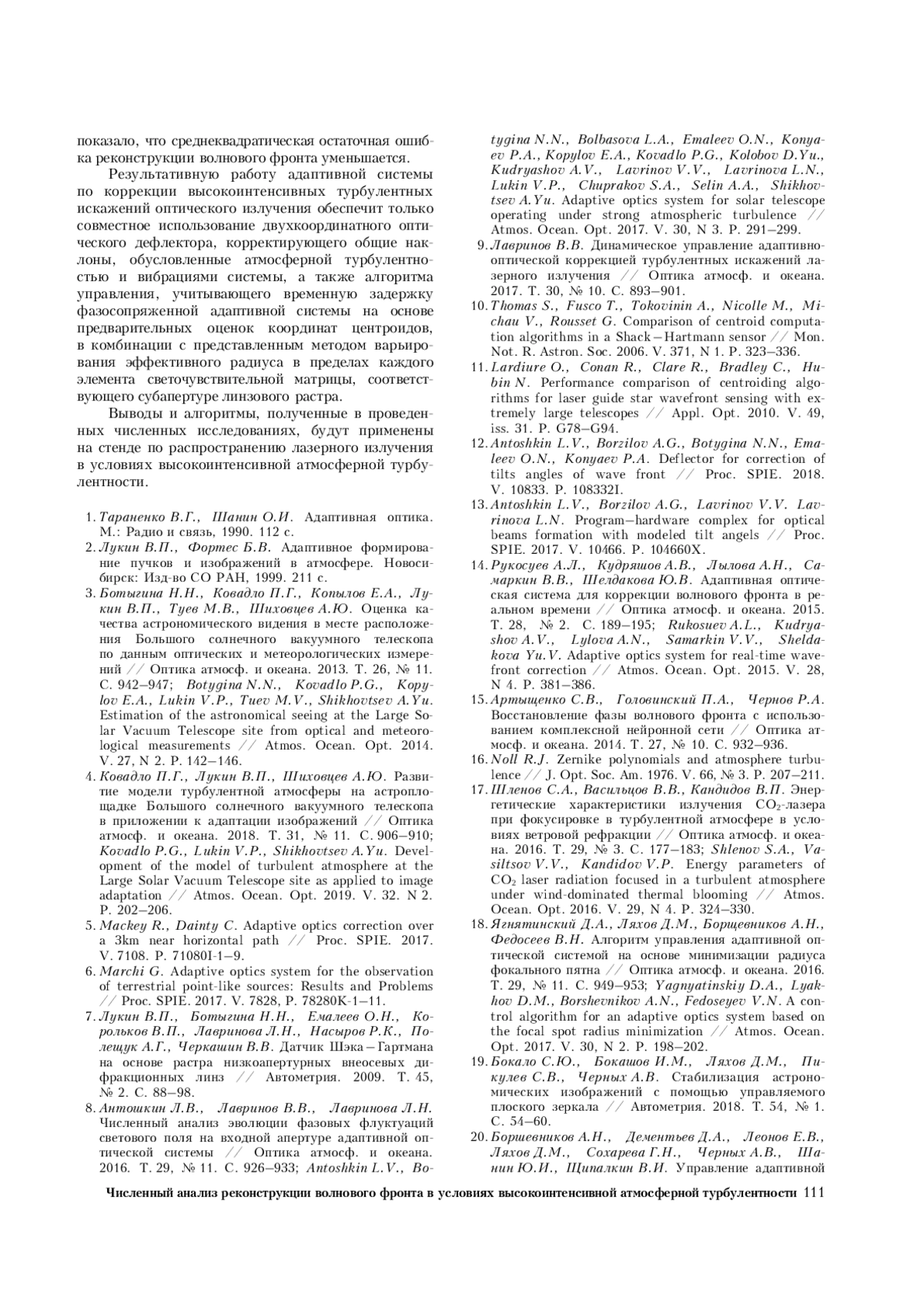

Список литературы
1. Тараненко В.Г., Шанин О.И. Адаптивная оптика. М.: Радио и связь, 1990. 112 с.
2. Лукин В.П., Фортес Б.В. Адаптивное формирование пучков и изображений в атмосфере. Новосибирск: Изд-во СО РАН, 1999. 211 с. EDN: YQCACT
3. Ботыгина Н.Н., Ковадло П.Г., Копылов Е.А., Лукин В.П., Туев М.В., Шиховцев А.Ю. Оценка качества астрономического видения в месте расположения Большого солнечного вакуумного телескопа по данным оптических и метеорологических измерений // Оптика атмосф. и океана. 2013. Т. 26, № 11. С. 942-947. EDN: RELVER
4. Ковадло П.Г., Лукин В.П., Шиховцев А.Ю. Развитие модели турбулентной атмосферы на астроплощадке Большого солнечного вакуумного телескопа в приложении к адаптации изображений // Оптика атмосф. и океана. 2018. Т. 31, № 11. С. 906-910. EDN: YOFYTB
5. Mackey R., Dainty C. Adaptive optics correction over a 3km near horizontal path // Proc. SPIE. 2017. V. 7108. P. 71080I-1-9.
6. Marchi G. Adaptive optics system for the observation of terrestrial point-like sources: Results and Problems // Proc. SPIE. 2017. V. 7828, P. 78280K-1-11.
7. Лукин В.П., Ботыгина Н.Н., Емалеев О.Н., Корольков В.П., Лавринова Л.Н., Насыров Р.К., Полещук А.Г., Черкашин В.В. Датчик Шэка - Гартмана на основе растра низкоапертурных внеосевых дифракционных линз // Автометрия. 2009. Т. 45, № 2. С. 88-98. EDN: KGLQSD
8. Антошкин Л.В., Лавринов В.В., Лавринова Л.Н. Численный анализ эволюции фазовых флуктуаций светового поля на входной апертуре адаптивной оптической системы // Оптика атмосф. и океана. 2016. Т. 29, № 11. С. 926-933. EDN: WYOTTL
9. Лавринов В.В. Динамическое управление адаптивно-оптической коррекцией турбулентных искажений лазерного излучения // Оптика атмосф. и океана. 2017. Т. 30, № 10. С. 893-901. EDN: ZMWHAD
10. Thomas S., Fusco T., Tokovinin A., Nicolle M., Michau V., Rousset G. Comparison of centroid computation algorithms in a Shack - Hartmann sensor // Mon. Not. R. Astron. Soc. 2006. V. 371, N 1. P. 323-336.
11. Lardière O., Conan R., Clare R., Bradley C., Hubin N. Performance comparison of centroiding algorithms for laser guide star wavefront sensing with extremely large telescopes // Appl. Opt. 2010. V. 49, iss. 31. P. G78-G94. EDN: OFRFKD
12. Antoshkin L.V., Borzilov A.G., Botygina N.N., Emaleev O.N., Konyaev P.A. Deflector for correction of tilts angles of wave front // Proc. SPIE. 2018. V. 10833. P. 108332I. EDN: NMZAGF
13. Antoshkin L.V., Borzilov A.G., Lavrinov V.V. Lavrinova L.N. Program-hardware complex for optical beams formation with modeled tilt angels // Proc. SPIE. 2017. V. 10466. P. 104660X.
14. Рукосуев А.Л., Кудряшов А.В., Лылова А.Н., Самаркин В.В., Шелдакова Ю.В. Адаптивная оптическая система для коррекции волнового фронта в реальном времени // Оптика атмосф. и океана. 2015. Т. 28, № 2. С. 189-195. EDN: TGIPPB
15. Артыщенко С.В., Головинский П.А., Чернов Р.А. Восстановление фазы волнового фронта с использованием комплексной нейронной сети // Оптика атмосф. и океана. 2014. Т. 27, № 10. С. 932-936. EDN: SNZGGL
16. Noll R.J. Zernike polynomials and atmosphere turbulence // J. Opt. Soc. Am. 1976. V. 66, № 3. P. 207-211.
17. Шленов С.А., Васильцов В.В., Кандидов В.П. Энергетические характеристики излучения CO2-лазера при фокусировке в турбулентной атмосфере в условиях ветровой рефракции // Оптика атмосф. и океана. 2016. Т. 29, № 3. С. 177-183. EDN: VOOBVX
18. Ягнятинский Д.А., Ляхов Д.М., Борщевников А.Н., Федосеев В.Н. Алгоритм управления адаптивной оптической системой на основе минимизации радиуса фокального пятна // Оптика атмосф. и океана. 2016. Т. 29, № 11. С. 949-953. EDN: WYOTUP
19. Бокало С.Ю., Бокашов И.М., Ляхов Д.М., Пикулев С.В., Черных А.В. Стабилизация астрономических изображений с помощью управляемого плоского зеркала // Автометрия. 2018. Т. 54, № 1. С. 54-60. EDN: YTEAIH
20. Боршевников А.Н., Дементьев Д.А., Леонов Е.В., Ляхов Д.М., Сохарева Г.Н., Черных А.В., Шанин Ю.И., Щипалкин В.И. Управление адаптивной оптической системой с деформируемыми зеркалами низкого и высокого пространственных разрешений // Автометрия. 2018. Т. 54, № 3. С. 119-125. EDN: XPTQKD
21. Шанин О.И. Адаптивные оптические системы коррекции наклонов. Резонансная адаптивная оптика. М.: Техносфера, 2013. 296 с. EDN: DOEBAF
